Posted by Este é um projeto de timer que requer pouco de conhecimento em eletrônica.
Este circuito pode ser ligado em qualquer aparelho que queira temporizar, desde que seu rele seja alimentado por 12 volts, suporte a tensão e corrente necessária para o aparelho.
Ambos modos abaixo apresentados funcionam em modo Monostable!
Esquema:
Componentes necesários:
- 1x CI555
- 2x Resistores 10k
- 1x Diodo 1N4004
- 1x Potenciômetro 1M.
- 1x Botão para acionamento
- 1x Capacitor 100uF (de 100 a 2200 conforme necessidade)
- 1x Capacitor 0.01uF ou 104
- 1x Rele 12v (serve aqueles de no-break)
- 1x Fonte 12v
- Placa, fios, solda.
Seu funcionamento é através de um gatilho que desarma após determinado tempo, conforme a capacitância e a resistência do potenciômetro de entrada.

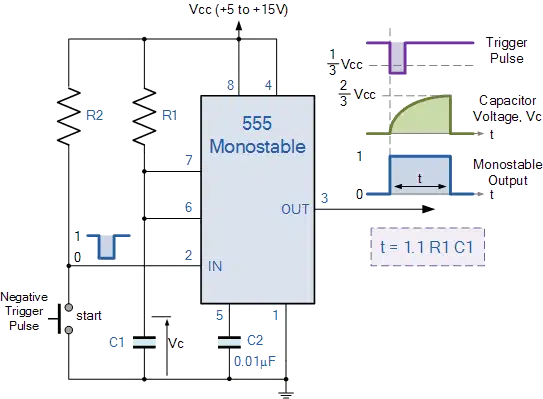

Abaixo há outro exemplo deste circuito e seu funcionamento.
Como podemos ver ao acionar a trigger o capacitor vai sendo carregado enquanto a saída é alterada para ativa, nível alto 1 e após o determinado período de tempo calculado, volta para nível baixo 0.
